Подключение QSFP28 к SFP28 и SFP+: способы и настройки

Современные сети постепенно переходят на 25G и 100G-интерфейсы, но большая часть оборудования все еще использует SFP+, SFP28 или смешанные конфигурации. Чтобы обеспечить совместимость и избежать полной замены инфраструктуры, используется несколько методов соединения портов QSFP28 (100G) с устройствами на SFP28 (25G) и SFP+ (10G).

Это руководство объясняет, какими способами можно подключить QSFP28 к старшим форм-факторам, какие модули и адаптеры применяются, а также какие настройки требуются в RouterOS.

1-й Основной способ: QSFP28 = 4 × SFP28

Интерфейс QSFP28 состоит из четырех независимых линий по 25 Гбит/с.
Это позволяет использовать один QSFP28-порт в разных режимах:

• 100G (4×25G как один агрегированный канал)

• 4 × 25G

• 4 × 10G

• 1 × 25G / 10G / 1G через адаптер

Этот принцип лежит в основе всех способов подключения QSFP28 к SFP28/SFP+.

2-й Способ - Breakout QSFP28 → 4 × SFP28 (4×25G)

Это наиболее распространенный вариант, если необходимо разделить один 100G-порт на четыре независимых 25G-линии.

Необходимое оборудование:

• Breakout-кабель QSFP28 → 4×LC (или 4×SFP28)

• SFP28-модули на принимающей стороне

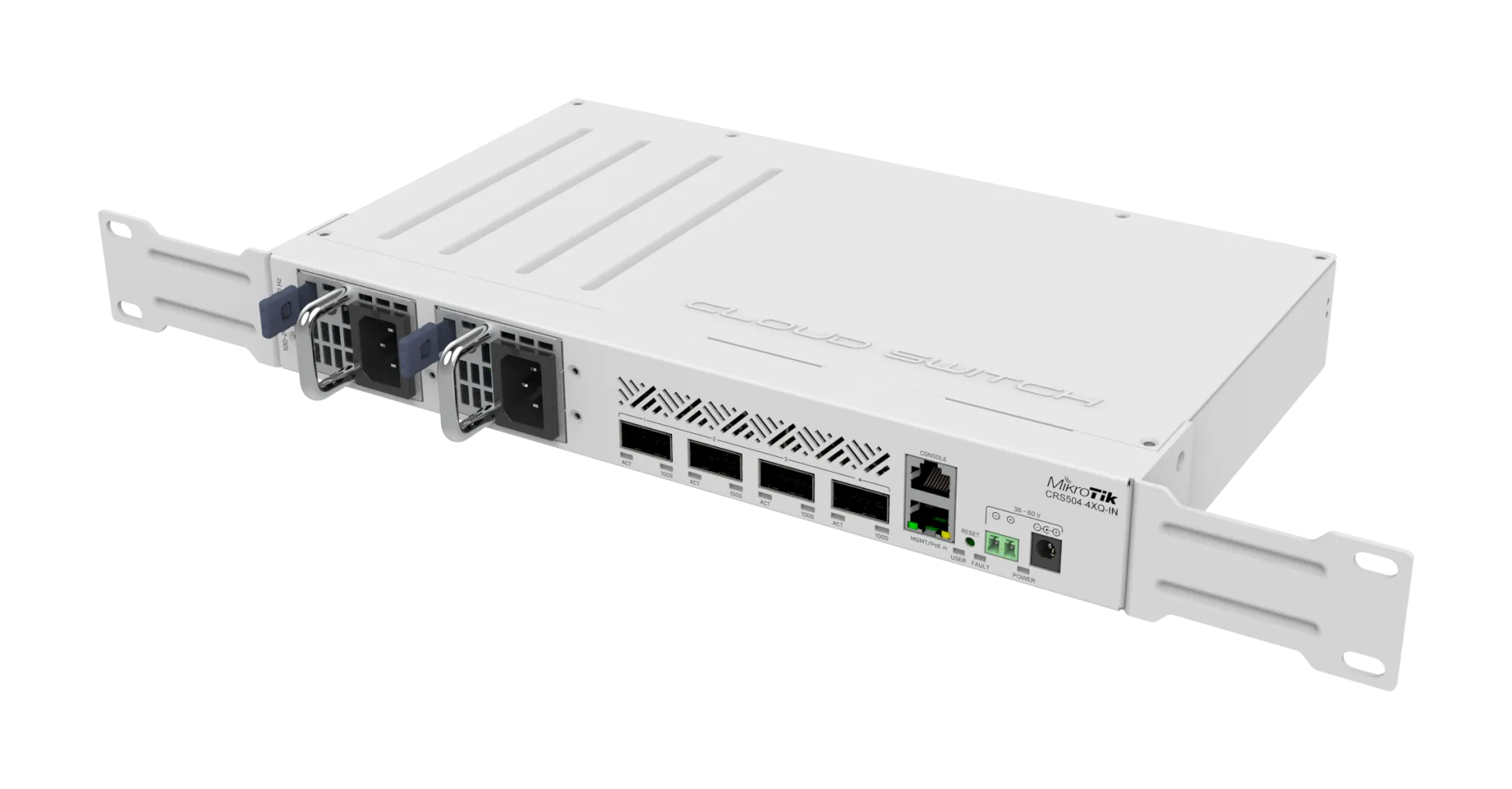

• Коммутатор, поддерживающий режим 4×25G (например, CRS504-4XQ-IN)

Сценарии применения:

• агрегация нескольких TOR-коммутаторов,

• подключение серверов с 25G NIC,

• распределение 100G-канала на отдельные 25G-клиенты.



Настройки RouterOS (пример для CRS504)

/interface ethernet

set qsfp28-1 auto-negotiation=no channel=4x25g

set qsfp28-1-1 speed=25Gbps

set qsfp28-1-2 speed=25Gbps

set qsfp28-1-3 speed=25Gbps

set qsfp28-1-4 speed=25Gbps

3-й Способ - Breakout QSFP28 → 4 × SFP+ (4×10G)

Если оборудование на принимающей стороне работает только в режиме 10G, QSFP28 можно разбить на четыре 10G-линии.

Оборудование:

• Breakout-кабель QSFP28 → 4×LC

• SFP+ 10G модули

• Устройство с поддержкой ручной установки 10GBASE-CR/LR

Важный момент

Скорость 10G должна быть установлена вручную, так как автосогласование недоступно.

Настройки RouterOS

/interface ethernet

set qsfp28-2-1 auto-negotiation=no speed=10G-base-CR

4-й Способ - Адаптер QSFP28 → SFP28/SFP+ (XQ+CM0000-XS+)

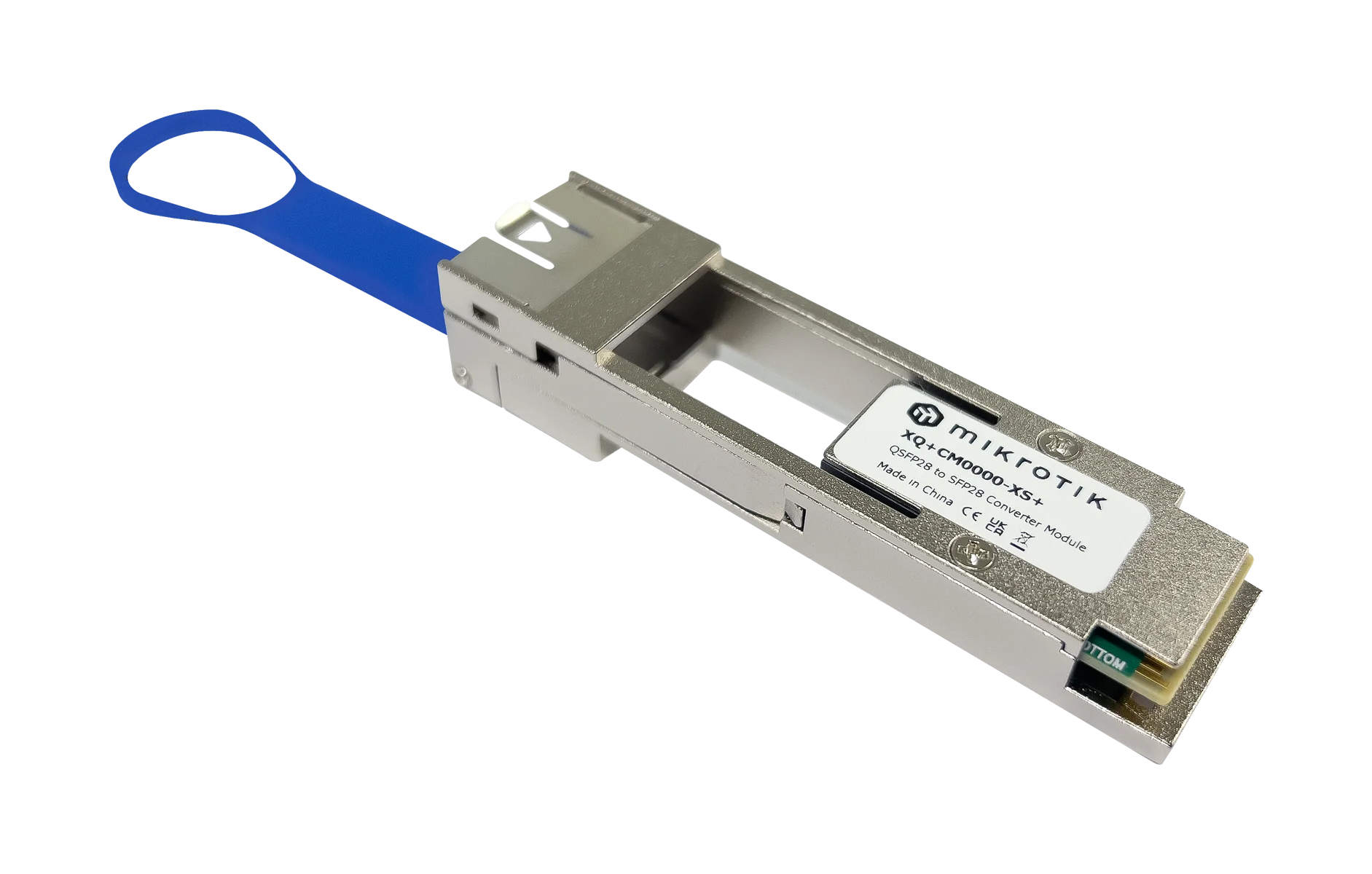

Адаптер MikroTik XQ+CM0000-XS+ позволяет установить один SFP28/SFP+/SFP модуль в QSFP28-порт.
В этом случае QSFP28 работает как одиночный SFP-порт.

Поддерживаемые скорости:

• 25G (SFP28)

• 10G (SFP+)

• 1G (SFP)

Преимущества:

• плавный переход от старой инфраструктуры,

• экономия бюджета,

• возможность использования существующих модулей,

• удобный вариант для резервных линий.


Пример конфигурации для 25G

/interface ethernet

set qsfp28-1 auto-negotiation=no speed=25Gbps

Пример для 1G

/interface ethernet

set qsfp28-1 auto-negotiation=no speed=1G-base-x

5-й Способ - Использование DAC-кабелей и AOC-кабелей

Для соединений на расстояние до нескольких метров используются DAC-кабели (прямого подключения).

Тип кабеля подбирается в зависимости от задачи:

• QSFP28 DAC 100G - для коротких 100G-линий

• QSFP28 → 4×SFP28 DAC - для коротких breakout-конфигураций

• QSFP28 AOC - если нужно больше расстояние (до 30–100 м, в зависимости от модели)

Эти кабели удобны тем, что не требуют модулей и доступны по цене.

Практические рекомендации по совместимости

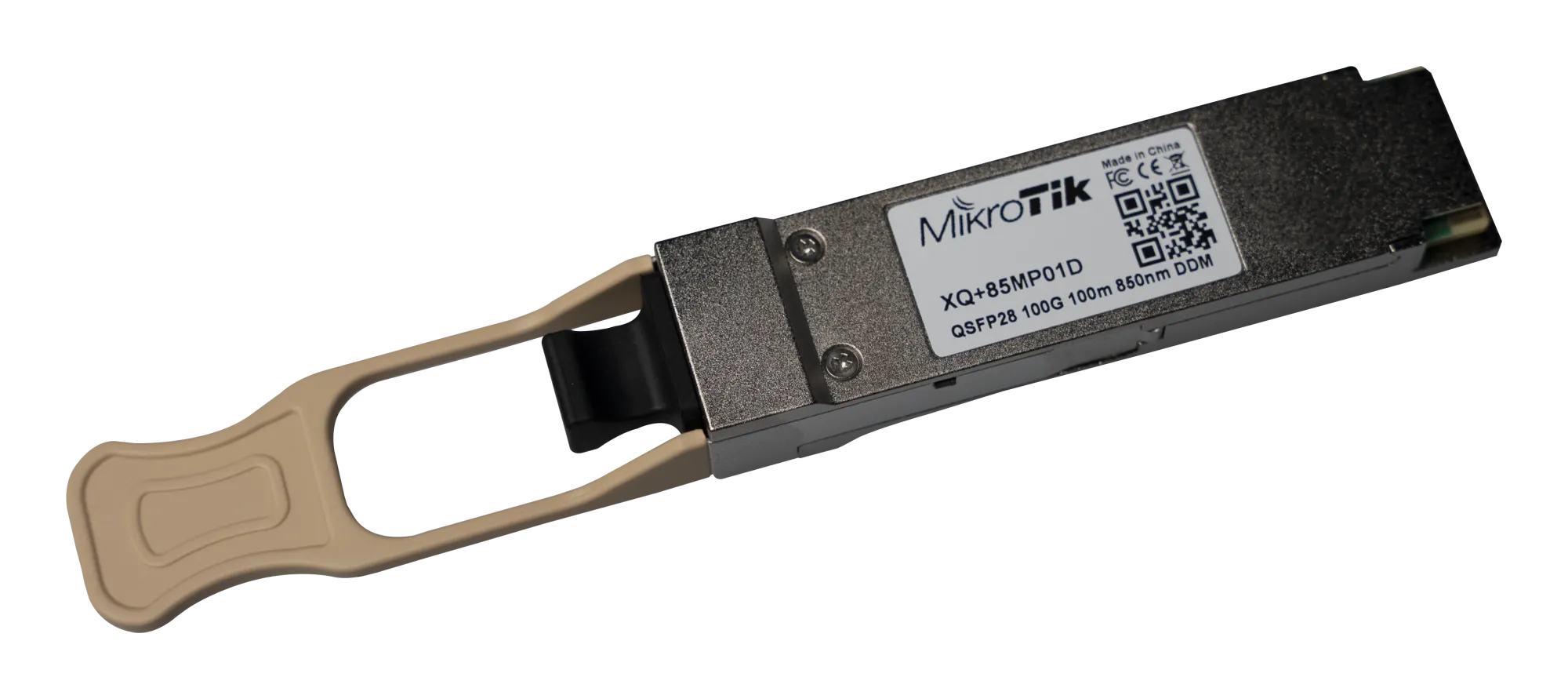

1. Если нужен 100G: Используйте QSFP28 модуль XQ+85MP01D и MPO/MTP-кабель.

2. Если нужна поэтапная миграция 10G → 25G → 100G: Используйте адаптер XQ+CM0000-XS+ + существующие SFP-модули.

3. Если нужно подключить несколько серверов: Используйте breakout QSFP28 → 4×SFP28.

4. Если оборудование старое: Настройка скорости должна быть ручной - автосогласования нет.

Все методы полностью совместимы с устройствами MikroTik, такими как CRS504-4XQ-IN, CRS518, CCR2216 и RB5009 (через SFP+).

Грамотная конфигурация скорости и правильный подбор модулей позволяют легко объединять новое и старое сетевое оборудование, избегая лишних затрат и простоев.
