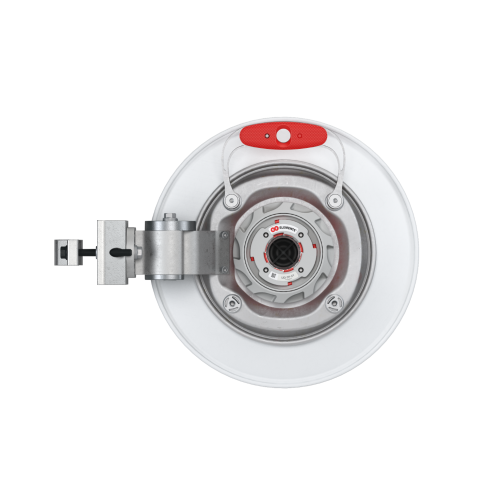

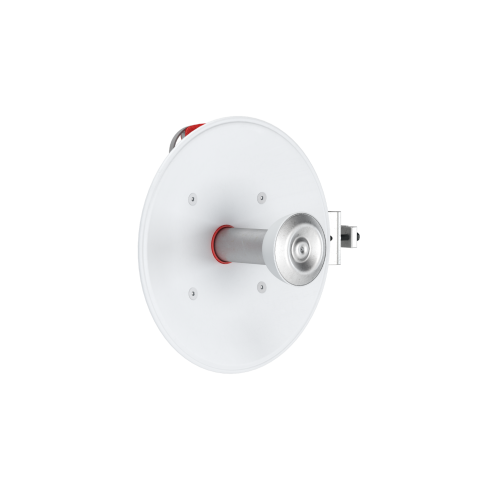

RF elements UltraDishTM TP 21 — параболическая направленная антенна с разъемом TwistPortTM, предназначенная для абонентских станций, обеспечивающая надежное усиление сигнала в широком частотном диапазоне.
Антенна работает в диапазоне 5180–6775 МГц с коэффициентом усиления 21,2 дБи. Узкий диаграммный луч (азимут 10°/9° и элевация 9°/10° на -3 дБ) минимизирует боковые лепестки, а эффективность антенны достигает 30%. Отношение передний-задний лепесток составляет не менее 28 дБ, что снижает влияние помех.
Конструкция выполнена из алюминия, UV-стойкого ABS-пластика, поликарбоната и нержавеющей стали, что обеспечивает легкость и прочность. Защита IP65 позволяет использовать устройство в диапазоне температур от -40 °C до +60 °C. Антенна выдерживает ветер до 160 км/ч, а нагрузка на ветер составляет 105/18 N (фронтальная/боковая). Эффективная проектируемая площадь — 860/149 см².

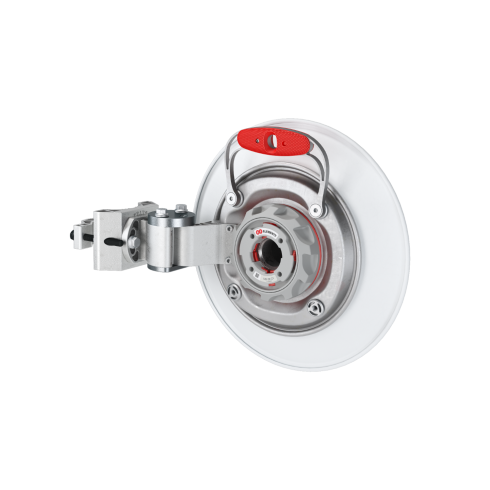

Инновационный TwistPort™-разъем обеспечивает простое подключение радиомодулей без потерь сигнала. Усиленное крепление подходит для стоек диаметром 40–80 мм, обеспечивая надежную фиксацию. RF elements UltraDishTM TP 21 включает две антенны, предназначенные для стабильных и высокопроизводительных беспроводных соединений.
| Бренд | RF elements |
| Артикул | UD-TP-21 |
| Форм фактор | всепогодное |
| Тип оборудования | антенна |
| Допустимая скорость ветра | 160 km/h |
| Направленность антенны | узконаправленная |
| Усиление антенны | 21,2 dBi |
| Спецификация | https://rfelements.com/assets/Uploads/Datasheet-UD-TP-21.pdf |
| Диапазоны частот | 5 GHz / 6 GHz |
| Корпус | Устойчивый к ультрафиолетовому излучению пластик ABS, поликарбонат, алюминий, нержавеющая сталь |
| Рабочая температура | от -40 °C до +60 °C |
| Дополнительные возможности | Защита от воздействия окружающей среды IP65 / Ветровая нагрузка 105/18 Н - спереди/сбоку при скорости 160 км/ч (100 миль/ч) / Эффективная площадь проецирования 860/149 см2 - спереди/сбоку / Ширина луча по азимуту -6 дБ H 14° / V 13° / Ширина луча по элевации -6 дБ H 13° / V 14° / Ширина луча по азимуту -3 дБ H 10° / V 9° / Ширина луча по элевации -3 дБ H 9° / V 10° / Эффективность луча 30% / Отношение переднего фронта к заднему (мин) 28 дБ |
| Руководство пользователя | https://rfelements.com/assets/Uploads/UltraDish-TP-UserGuide-ESP.pdf |
| Размер упаковки (Ш×В×Г) | 47,5 × 39,5 × 17 cm |
| Вес | 2,5 kg |
